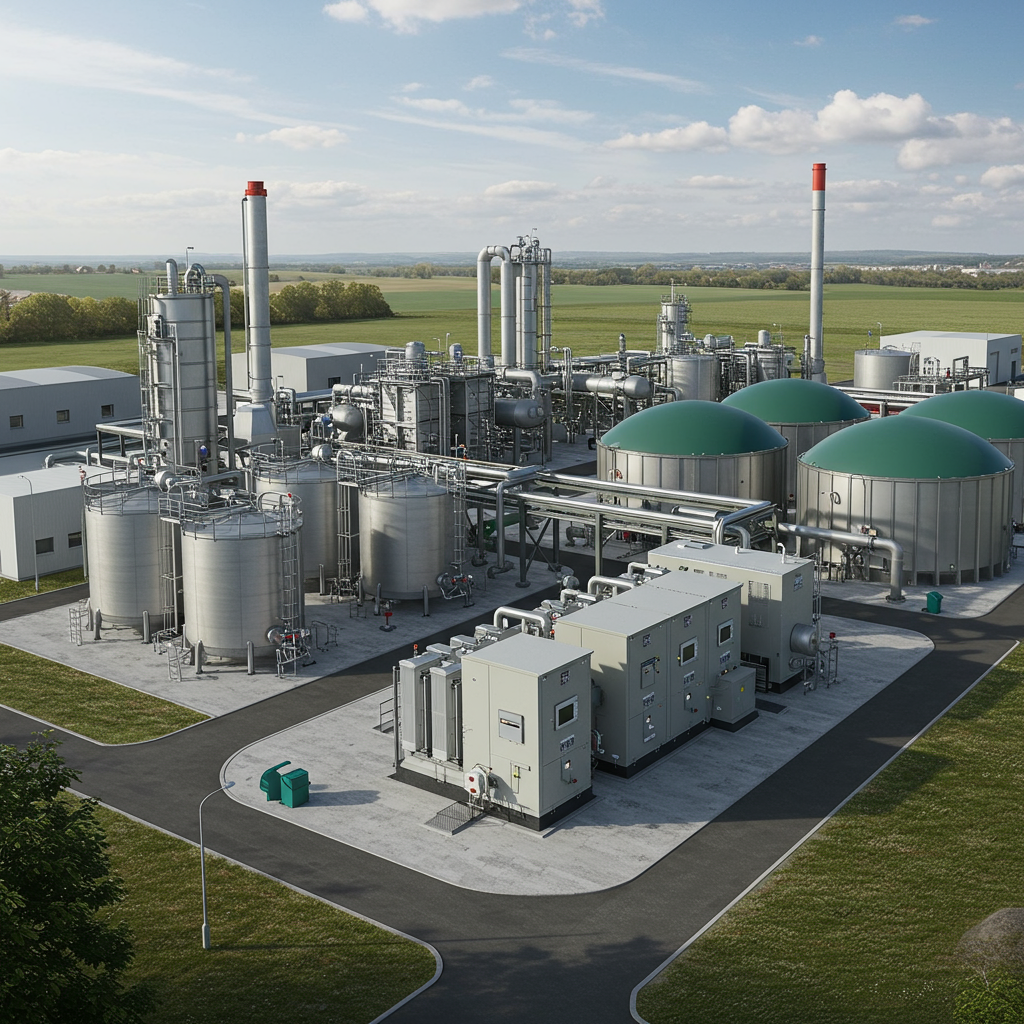

Jak działa biogazownia — fermentacja metanowa, substraty i produkcja energiiJak działa biogazownia — fermentacja metanowa, substraty i produkcja energii
Biogazownia rolnicza to zakład produkujący energię elektryczną i ciepło z odpadów organicznych — gnojowicy, kiszonki kukurydzy i resztek przetwórstwa rolno-spożywczego. Kluczowym procesem jest fermentacja metanowa — beztlenowy rozkład substancji organicznych przez bakterie w hermetycznym, ogrzewanym fermentorze. Biogaz zawierający 55–70% metanu jest spalany w agregacie kogeneracyjnym (CHP) produkującym jednocześnie prąd i ciepło. Polska biogazownia 0,5 MW elektrycznych wytwarza rocznie ok. 4 miliony kWh energii elektrycznej — tyle zużywają ok. 1 400 polskich gospodarstw domowych. Jednocześnie jako jedyna technologia OZE pracuje 24 godziny na dobę przez cały rok, niezależnie od pogody, co czyni ją nieocenionym elementem stabilizacji sieci elektroenergetycznej. Poniżej szczegółowy opis każdego etapu procesu.
Cztery etapy fermentacji metanowej — biologia procesu
Fermentacja metanowa to skomplikowany proces mikrobiologiczny realizowany przez cztery kolejne grupy bakterii, żyjące w symbiotycznym konsorcjum w fermentorze. Hydroliza — bakterie hydrolityczne (Bacteroides, Clostridium, Ruminococcus) wydzielają enzymy zewnątrzkomórkowe rozkładające złożone polimery organiczne: białka rozkładane są na aminokwasy i peptydy, tłuszcze na glicerol i kwasy tłuszczowe, celuloza i skrobia na cukry proste (glukozę, ksylozę). Lignina jest oporna na hydrolizę i rozkłada się tylko częściowo — stąd słoma (wysoka zawartość ligniny) daje niższą wydajność biogazu niż gnojowica. Acidogeneza — bakterie kwasotwórcze (fermentacyjne) przetwarzają produkty hydrolizy w kwasy organiczne (octowy, propionowy, masłowy, walerianowy), alkohole (etanol, propanol), CO₂ i H₂. Na tym etapie pH fermentora naturalnie spada — jeśli zbyt gwałtownie (poniżej 6,5) fermentacja ulega zakwaszeniu i zahamowaniu. Acetogeneza — bakterie octanogenne (syntroficzne) przetwarzają kwasy wyższe i alkohole w kwas octowy, CO₂ i H₂. Są to organizmy o bardzo powolnym wzroście — zbyt szybkie obciążanie fermentora substratem nie daje im czasu na przetworzenie kwasów i prowadzi do zakwaszenia. Metanogeneza — bakterie metanogenne (Methanosarcina, Methanosaeta) produkują metan z dwóch źródeł: z octanu (CH₃COO⁻ + H₂O → CH₄ + HCO₃⁻, ok. 70% produkcji metanu) i z CO₂ i H₂ (CO₂ + 4H₂ → CH₄ + 2H₂O, ok. 30%). Bakterie metanogenne są najbardziej wrażliwą grupą w konsorcjum — giną przy pH poniżej 6,8, wysokich stężeniach amoniaku (>3 g NH₄⁺/l) i obecności inhibitorów (H₂S powyżej 1 000 ppm). Cały cykl trwa 20–40 dni w fermentacji mezofilnej (35–37°C) lub 15–25 dni w termofilnej (50–55°C).
| Substrat | Wydajność biogazu | Zawartość CH₄ | Uwagi |
|---|---|---|---|
| Gnojowica bydlęca | 20–35 m³/t świeżej masy | 55–65% | Stabilizuje fermentację, niska wydajność |
| Gnojowica trzody | 25–40 m³/t | 60–70% | Wyższa wydajność niż bydlęca |
| Kiszonka kukurydzy | 170–220 m³/t s.m. | 52–56% | Max. 30% masy substratów (ustawa OZE) |
| Kiszonka trawy | 100–180 m³/t s.m. | 54–58% | Dobra alternatywa dla kukurydzy |
| Wywary gorzelnicze | 25–40 m³/t | 60–65% | Doskonały kosubstrat przy dostępności |
| Tłuszcze odpadowe | 700–900 m³/t s.m. | 65–70% | Maks. 10–15% masy — ryzyko inhibicji |
Wydajności wg FNR (Fachagentur Nachwachsende Rohstoffe) i danych PSB. Rzeczywiste wyniki zależą od temperatury fermentacji, czasu retencji i składu mikrobiomu. s.m. = sucha masa.
Elementy instalacji biogazowni — fermentor, CHP i układ odsiarczania

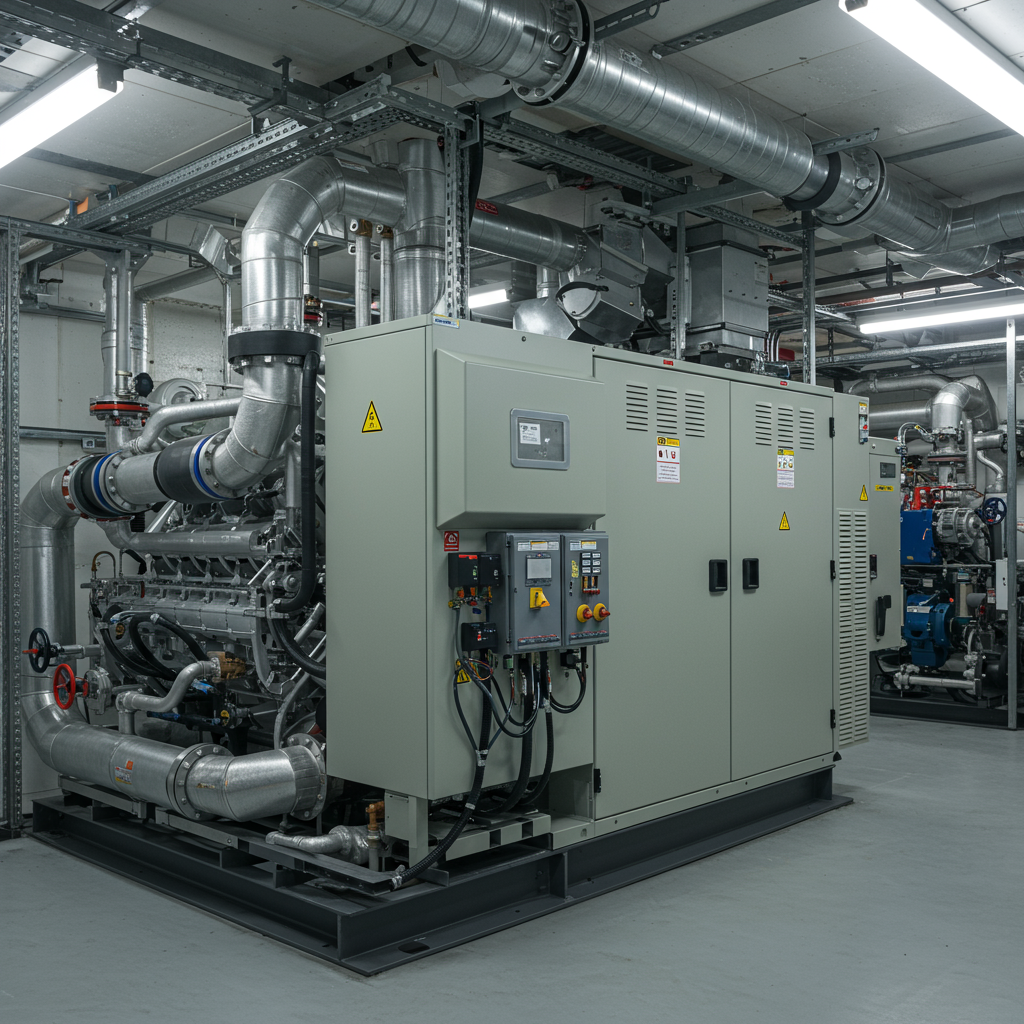

Typowa biogazownia rolnicza 0,5 MW elektrycznych składa się z kilku kluczowych elementów technologicznych. Fermentor główny — hermetyczny zbiornik betonowy lub stalowy o pojemności 2 000–4 000 m³, ogrzewany wężownicami wody ciepłej do temperatury pracy (37°C dla mezofilnej lub 55°C dla termofilnej), wyposażony w mieszadła mechaniczne lub hydrauliczne zapewniające kontakt substratu z biomasą mikrobiologiczną. Nad fermentorem elastyczna membrana z tworzywa sztucznego (EPDM lub TPO) uszczelnia przestrzeń gazową — biogaz gromadzi się pod membraną pod nieznacznym nadciśnieniem 2–10 mbar i jest odprowadzany do agregatu CHP lub pochodni. Agregat CHP (Combined Heat and Power) — silnik gazowy (Caterpillar, MWM Deutz, 2G Energy, Jenbacher) spalający biogaz; przy sprawności elektrycznej 38–42% i cieplnej 42–48%, łączna sprawność kogeneracyjna wynosi 80–90%. Ciepło z chłodzenia silnika i spalin jest odzyskiwane w wymiennikach ciepło-woda i służy do ogrzewania fermentora oraz innych odbiorników na terenie biogazowni. Układ odsiarczania — biogaz surowy zawiera H₂S (siarkowodór) w ilości 200–5 000 ppm; bez usunięcia H₂S koroduje silnik CHP w ciągu kilku miesięcy. Odsiarczanie biologiczne (dozowanie małych ilości powietrza do fermentora — bakterie siarkowe utleniają H₂S do siarki) redukuje stężenie do 200–500 ppm, co jest wystarczające dla większości silników CHP. Odsiarczanie chemiczne — filtr żelazowy lub węgiel aktywny — osiąga poniżej 50 ppm, wymagane przez niektóre silniki premium. Zbiornik digestatu — po fermentacji masa przechodzi grawitacyjnie lub pompą do zamkniętego zbiornika, gdzie nadal produkuje biogaz resztkowy (ujmowany przez membranę). Digestat jest wywożony beczkowozami lub pompowany rurociągiem na pola jako nawóz organiczny.
| Element instalacji | Funkcja | Specyfikacja (0,5 MW) |
|---|---|---|
| Fermentor główny | Fermentacja metanowa substratów | 2 000–4 000 m³, beton lub stal, ogrzewany do 37–42°C |
| Pofermentator | Doczyszczanie, magazyn biogazu | 1 000–2 000 m³, membrana gazozbiornika |
| Agregat CHP | Spalanie biogazu, prąd + ciepło | 500 kWe + 550 kWt, sprawność el. 40% |
| Układ odsiarczania | Usuwanie H₂S (korozja silnika) | Biologiczny lub chemiczny, cel ≤200 ppm H₂S |
| Zbiornik digestatu | Magazynowanie nawozu | 5 000–15 000 m³, szczelny, przykryty |
Specyfikacje orientacyjne dla biogazowni rolniczej 0,5 MW elektrycznych na substratach gnojowica + kiszonka. Wymiary fermentorów zależą od czasu retencji i składu substratów.
Od substratu do sprzedaży energii — cały łańcuch wartości biogazowni
Pełny łańcuch wartości biogazowni rolniczej wygląda następująco. Substraty — gnojowica bydlęca lub trzody i kiszonka kukurydzy — są dostarczane do biogazowni, gdzie trafiają do zbiornika buforowego lub bezpośrednio do fermentora. Czas przebywania substratów w fermentorze: 20–40 dni (czas retencji hydraulicznej). Biogaz jest odbierany z przestrzeni nadfermentorowej i po odsiarczaniu trafia do agregatu CHP, gdzie jest spalany. Energia elektryczna (ok. 40% zawartości energii biogazu) jest sprzedawana do sieci dystrybucyjnej — po gwarantowanej cenie aukcyjnej OZE przez 15 lat lub po cenie rynkowej spotowej. Ciepło (ok. 44% zawartości energii biogazu) jest zagospodarowywane lokalnie: ok. 10–15% zużywa sam fermentor (utrzymanie temperatury), reszta powinna trafiać do zewnętrznych odbiorców — budynków inwentarskich, suszarni plonów, lokalnych ciepłowni lub sąsiednich zakładów. Biogazownie, które nie zagospodarowują ciepła, tracą połowę potencjalnego przychodu. Digestat jest wywożony na pola jako nawóz — w Polsce w ramach programu azotanowego z limitami 170 kg N/ha rocznie — zastępując nawozy mineralne i generując oszczędność lub przychód z odsprzedaży. Szczegóły o kosztach budowy, ekonomice i finansowaniu biogazowni — w artykule biogazownia rolnicza. Ogłoszenia z rynku biogazowego na Biomasa Portal.
Interesujesz się biogazownią? Przeglądaj ogłoszenia branżowe na Biomasa Portal.
Przeglądaj ogłoszeniaMonitoring procesu fermentacji — kluczowe parametry kontrolne
Prawidłowa praca biogazowni wymaga stałego monitorowania kilku kluczowych parametrów procesu fermentacji. pH fermentora: optymalne 7,0–8,0 dla fermentacji mezofilnej; spadek poniżej 6,8 sygnalizuje zakwaszenie — zbyt szybkie obciążanie fermentora lub niekorzystne proporcje substratów. Przy zakwaszeniu należy zatrzymać dozowanie substratu i w razie potrzeby dozować wapno lub sodę oczyszczoną do neutralizacji. Zawartość metanu w biogazie: prawidłowy biogaz zawiera 55–70% CH₄; spadek poniżej 50% wskazuje na problemy z procesem metanogenicznym lub nieszczelność fermentora (rozcieńczanie powietrzem). FOS/TAC: stosunek kwasów lotnych do pojemności buforowej — wskaźnik stabilności procesu; FOS/TAC powyżej 0,4 sygnalizuje zbliżające się zakwaszenie. Temperatura: wahania powyżej ±2°C od wartości zadanej (37°C) zaburzają aktywność bakterii metanogennych — system grzewczy fermentora musi być niezawodny. Poziom NH₄: powyżej 3 g/l amoniak inhibituje bakterie metanogenne; problem przy substratach bogatych w białko (odpady drobiowe, wywary białkowe). Systemy SCADA (Supervisory Control and Data Acquisition) w nowoczesnych biogazowniach automatycznie monitorują te parametry i alarmują operatora przy przekroczeniu progów — minimalizując ryzyko nieplanowanych przestojów.
Bezpieczeństwo biogazowni to osobny rozdział — biogaz (metan) jest gazem palnym i wybuchowym w mieszaninie z powietrzem przy stężeniu 5–15% vol. Nowoczesne biogazownie wyposażone są w czujniki metanu, systemy awaryjnego odcinania gazu, pochodni awaryjnych i systemów alarmowych. Instalacja elektryczna musi spełniać wymagania dla stref zagrożenia wybuchem (ATEX). Wymagane są regularne przeglądy przez uprawnionego inspektora i dokumentacja BHP. Przy budowie biogazowni certyfikowani projektanci i wykonawcy specjalizujący się w instalacjach biogazowych są kluczowi dla bezpieczeństwa całej instalacji.
Najczęściej zadawane pytania
Na czym polega fermentacja metanowa w biogazowni?
Fermentacja metanowa to beztlenowy rozkład substancji organicznych przez konsorcjum bakterii w czterech etapach: hydroliza (rozkład polimerów na monomery), acidogeneza (produkcja kwasów organicznych i H₂), acetogeneza (przetworzenie kwasów w octan i H₂), metanogeneza (produkcja CH₄ i CO₂). Proces trwa 20–40 dni w hermetycznym fermentorze ogrzewanym do 35–55°C. Na 1 tonę gnojowicy bydlęcej uzyskuje się ok. 20–35 m³ biogazu zawierającego 55–65% metanu.
Ile prądu wytwarza biogazownia 0,5 MW?
Biogazownia 0,5 MW elektrycznych przy pracy 8 000 h/rok wytwarza ok. 4 000 000 kWh energii elektrycznej i tyle samo energii cieplnej rocznie. Energię elektryczną sprzedaje się do sieci po cenie aukcyjnej OZE (ok. 720–780 zł/MWh dla biogazu rolniczego do 1 MW w aukcjach 2023–2024). Ciepło powinno być zagospodarowane lokalnie — do ogrzewania fermentora, budynków inwentarskich lub sąsiednich zakładów. Niezagospodarowane ciepło to stracona połowa wartości energetycznej biogazu.
Jakie substraty są najwydajniejsze w biogazowni?
Najwyższą wydajność biogazu mają tłuszcze odpadowe (700–900 m³/t s.m.) — ale stosowane są w niewielkich ilościach (max. 10–15% masy substratów) ze względu na ryzyko zahamowania fermentacji. Kiszonka kukurydzy: 170–220 m³/t s.m. — najczęstszy kosubstrat w polskich biogazowniach, ograniczony przez ustawę OZE do 30% masy. Gnojowica bydlęca: 20–35 m³/t — niska wydajność, ale podstawowy substrat zapewniający stabilność biologiczną fermentacji. Odpady przetwórcze (wywary gorzelnicze, serwatka): 25–60 m³/t — doskonały kosubstrat gdy dostępny.
Co to jest digestat i jak się go używa?
Digestat (poferment) to masa pozostała po fermentacji — zawiera nierozłożone włókna, wodę i składniki mineralne (azot, fosfor, potas). Jest wartościowym nawozem organicznym: azot w łatwo przyswajalnej formie amonowej (NH₄⁺), potas i fosfor w formach mineralnych. Dawkowanie: 20–40 t/ha digestatu płynnego lub 5–15 t/ha frakcji stałej po separacji. Stosowanie podlega przepisom Dyrektywy Azotanowej: max. 170 kg N/ha rocznie ze źródeł organicznych.
Jak długo trwa uruchomienie nowej biogazowni?
Rozruch nowej biogazowni (inokulacja fermentora) trwa 2–4 miesiące: do czystego fermentora wprowadza się inoculum — digestat z działającej biogazowni zawierający aktywne konsorcjum bakterii metanogennych. Następnie stopniowo zwiększa się obciążenie organiczne fermentora (ilość podawanego substratu), monitorując pH (optymalne: 7,0–8,0), zawartość metanu w biogazie i wskaźniki procesu (kwasy lotne, FOS/TAC). Zbyt szybkie zwiększanie obciążenia powoduje zakwaszenie fermentora — jeden z najczęstszych błędów przy rozruchu. Pełna moc produkcyjna jest osiągana po 2–4 miesiącach od pierwszego zasilania.
